１２ｍｍベニヤはフレーム、キール、シアー
チャイン材として使用します。　　　　　　　

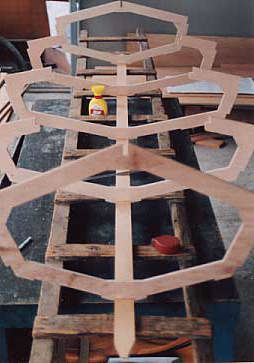

まず図面の寸法を参考に右写真のような
フレームを切り出します。（糸ノコとかジグ
ソーを使って下さい）

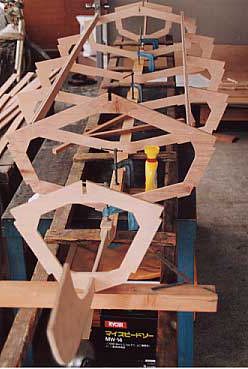

キール、シアー、チャイン、ボトム補強材を
取り付ける切りかきを付けておく。
（ボトム補強材は５．５ｍｍ）

キールは４ｃｍ幅、シアー材、チャイン材は
３ｃｍ幅に丸ノコで挽き割って使いました。
長さは４ｍ３０ｃｍくらい必要ですので２本半
つなぎになると思います。

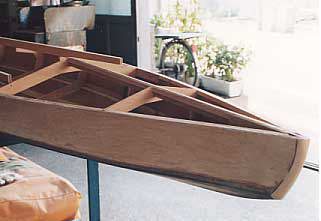

デッキ取り付け材については２ｃｍ幅でフレ
ームに取り付けて両サイドに補強材を貼り
付けました。（写真７）

のりは木工用のボンドを使いクギなどを使う
ときでものりは付けて下さい。

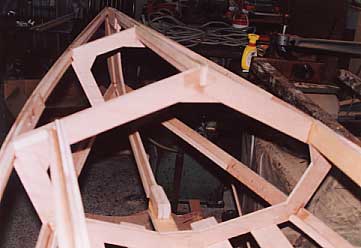

キールについては両側の角度に合わせて
山形に削って下さい。（写真５）

シアー材、チャイン材の取り付けはクギとか
木ネジは使わずボンドだけで付けて下さい。
自然なカーブが壊れるおそれがあります。

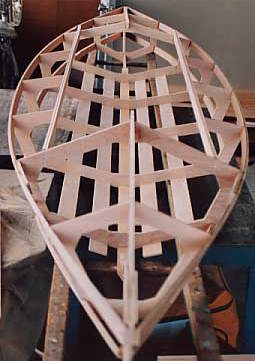

骨組みが完成すればサイド、ボトムの順に
３ｍｍベニヤを貼って下さい。

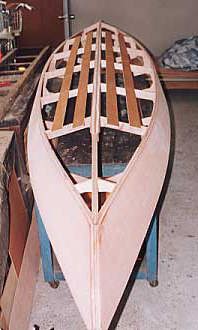

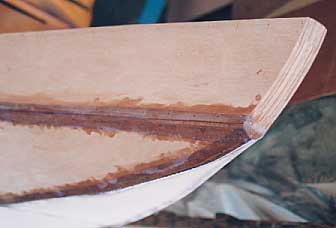

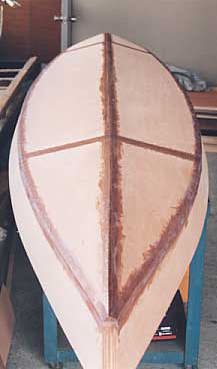

外板が貼れますとツギ目になる部分に布
テープをエポシキののりを使って貼り付け
て下さい。水もれ防止のため（写真６）

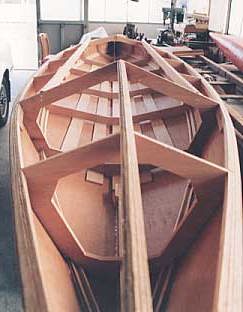

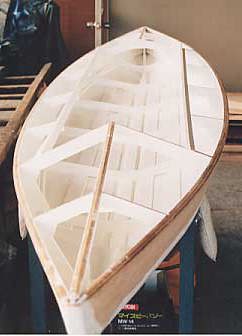

船体内側とデッキに貼るベニヤの裏側に
油性塗料を塗ります。（写真８）

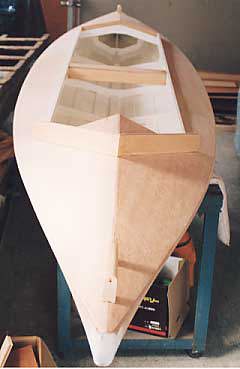

デッキ、しぶきよけの材、前席の背もたれ、
必要ならグラブループなど付けて下さい。

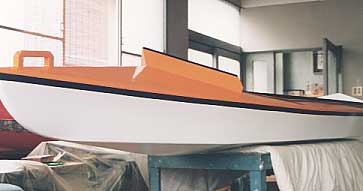

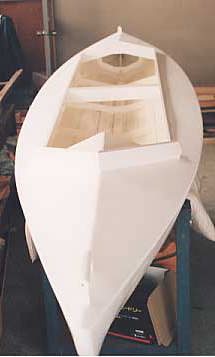

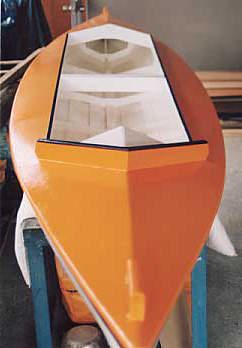

あとは塗装するだけです。出来るだけ目立
つ派手な色を塗って下さい。ストライブを入
れる時はマスキングテープを使って下さい。

重量はこの艇で２４ｋｇあります、ちょっと重
い感じがします。１２ｍｍのベニヤを９ｍｍ
に代えればもう少し軽く出来るかも知れませ
ん。強度は大丈夫と思います。

まとめ
この艇は最初の部品の切り出しが一番大変
かも知れません。
組み立てるにしたがって、だんだん形になっ
てきますので楽しみながら作業出来ると思
います。

頑張って素晴らしいカヤックを作って下さい。
完成後の川遊びも楽しいものです。
